Quazar 四分區速率(Quad Partition Rate) 記憶體

          設計用於支持下一代高速,低延遲的超高帶寬隨機存取記憶體應用。


Quazar系列設定的目標

如今,系統變得更加複雜。 帶寬已大大增加。 對單一設備規範的依賴已經一去不復返了。 數據和信息流需要系統內存策略,該策略需要權衡DRAM,SRAM和FPGA內存。 必須將內存設計視為系統的一部分,而不僅僅是組件級別。 對於今天的記憶,決策點是:
  • 處理時間
  • 隨機訪問的靈活性
  • 系統延遲
  • 成本
​在MoSys多年的系統內存設計中,我們設計了內存產品來解決系統級別的性能。 QUAZAR系列記憶體針對以採用QDR類型的器件提供最佳化,並具有在SYSTEM級別加速應用程序的功能。


QUAZAR裝置– QPR4和QPR8

Quazar系列經過專門設計,可支持下一代高速,低延遲,超高帶寬的隨機存取存儲器應用。 相較於QPR SRAM器件, QPR提供了的4倍或8倍的容量, 而且QDR的工作頻率約為QPR帶寬的八分之一至四分之一。

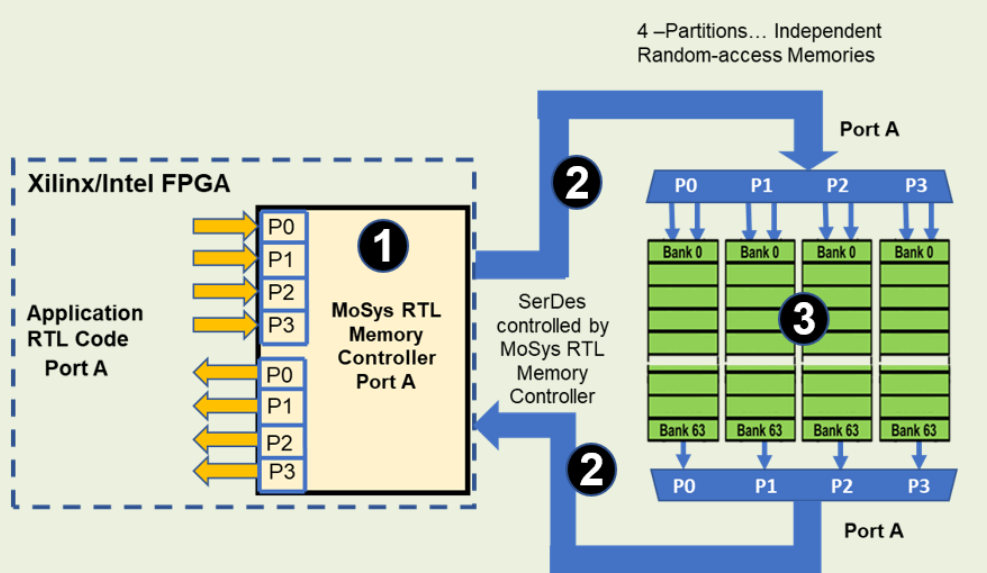

QPR解決方案具有三個系統元素

MoSys將QPR記憶體定義為解決方案產品,其目標是提供一種從QDR升級設計的簡單途徑,以更高的容量但設計工作量更少,並且對軟件的影響最小。

1. MoSys提供的RTL內存控制器
  • QDR type RTL interface
  • Provides RTL 72b registers
  • Instruction/Data registers to memory
  • Data registers from memory
  • Support user selectable work widths
  • Up to 576b
  • Controls the SerDes protocol (transparent to user)
2. SerDes高速存儲器/ FPGA接口
  • Q Most FPGAs have multiple SerDes lines
  • PR4 device available with 10 Gb/s or 12.5 Gb/s
  • QPR8 devices available with 15 Gb/s or 25 Gb/s
  • Lowest pin count interface…minimum of 8 FPGA pins
  • Typical of 32 pins
  • Preferred FPGA today and future interface direction

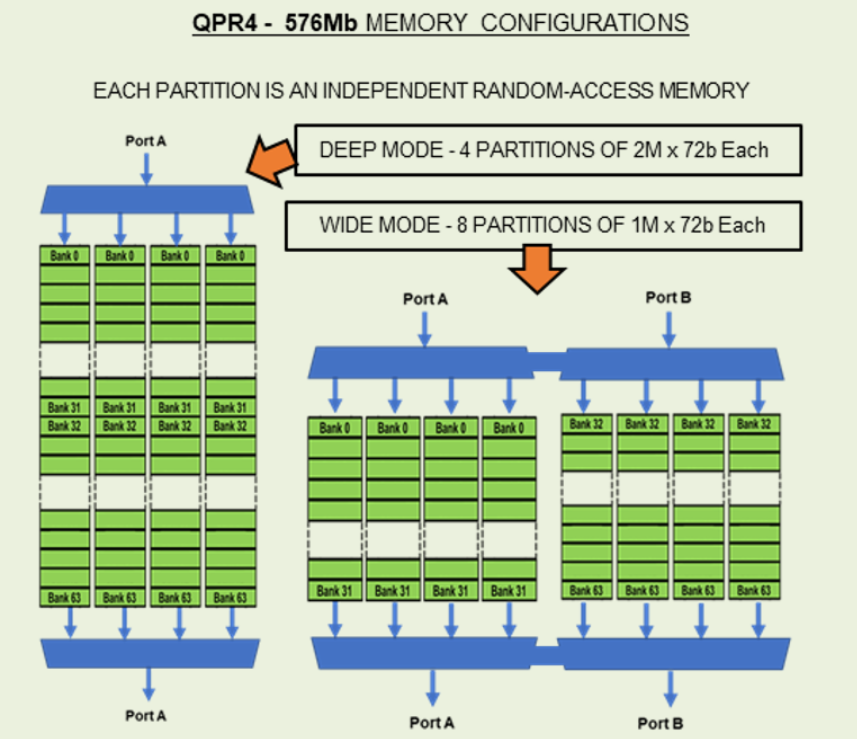

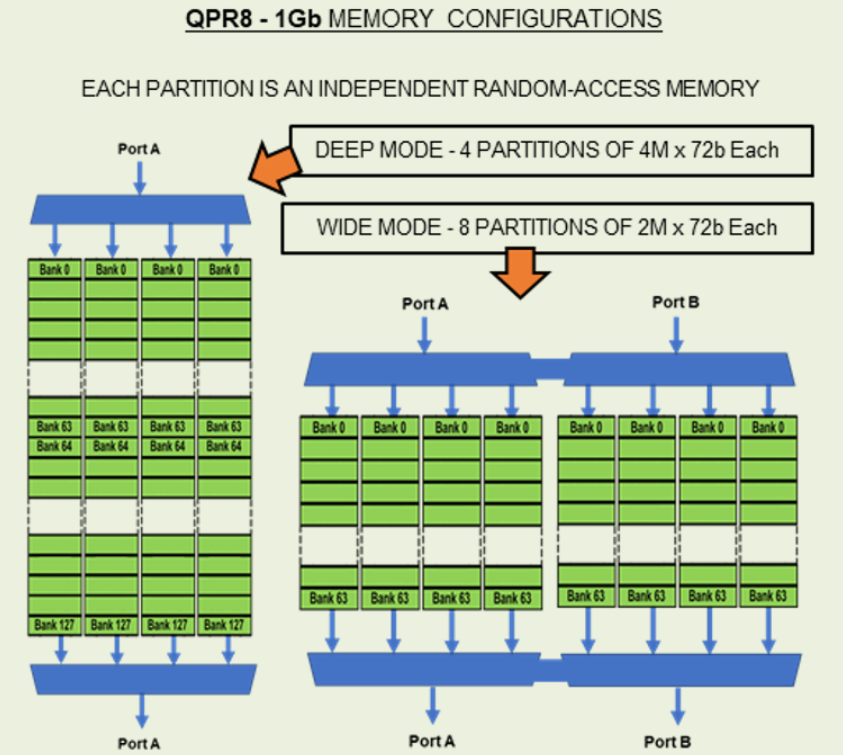

3. QPR(四分區速率)記憶體架構
  • Memory architecture with Partitions divided into Banks
  • Each partition is accessed like an independent SRAM
  • Bandwidth determined by user


QPR 系列與 QDR的比較 :
  1. Memory size
  • 4x to 8x common QDR
  1. Device PCB board space saving
  • 1 device vs 4 or 8 QDR
  1. Signal pin reductions
  • 4 QDRs: 500-720 pins
  • 8 QDRs: 1072-1440
  • 1 QPR4 OR QPR8: typical system 32 pins
  • All MoSys devices have Auto-Adaptation which handles on-board signal tuning, eliminating the need for any external components to ensure clean, reliable signals
  1. Cost
  • One QPR4 with 4x the memory capacity is generally less than the price of 2 QDR memories
  • One QPR8 with 8x the memory capacity is about 3 QDR memories
  1. Applications
  • Larger buffers, High Bandwidth networking applications like search tables
  • Allows real time operations and analysis at line or data rates
  • Eliminates need for complex parallel
  • operations using RLDRAM, HBM, or slow DRAM

Quazar 提供了什麼優勢 :

  1. 低成本
  • 與同等的QDR配置相比,成本降低了60-70%
  • 基本產品:批量價格低於$ 200
  1. 提供高容量
  • 576Mb和1Gb
  1. 完全隨機訪問所有內存位置
  • 具有同時訪問權限的獨立隨機訪問分區
  1. 低tRC
  • 2.6ns和3.2ns
  1. 更高的帶寬
  • 360 Gb /秒
  1. 低電量
  • 少於一半的QDR
  1. 具有簡化QDR的MoSys RTL控制器,例如寄存器接口
  2. 在系統級別上,性能與QDR相同或更好
  • 最多576 b字寬
