Optical Shuffle 光纖分配模組系列
4x4 MPO08 與 8x8 MPO16 Shuffle 模組詳細規格對比
Base-8 架構
標準 AI GPU Trays

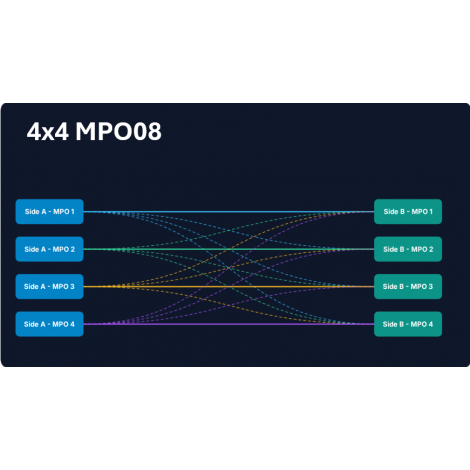

4x4 MPO08 Optical Shuffle
專為需要 4-Rail 網路平面配置的 400G 與 800G GPU 算力伺服器設計。提供 4 個 Ingress MPO-8 APC 連接器，直接對映至 4 個 Egress MPO-8 APC 連接器。
總光纖芯數：32 芯 (Single-Mode G.657.A2)
Ingress / Egress 埠數：4 Ingress (MPO-8) × 4 Egress (MPO-8)
最大插入損耗 (IL)：≤ 0.35 dB (典型值 0.20 dB)
支援光模組：400G OSFP/QSFP112 DR4, 800G 2xDR4
Base-16 超高密度
次世代 800G / 1.6T AI 超級集群

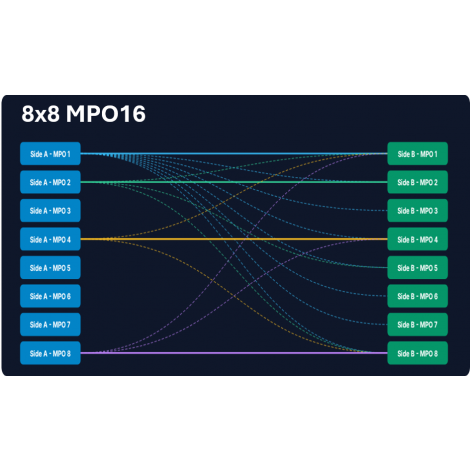

8x8 MPO16 Optical Shuffle
專為運行 800G 或 1.6T OSFP-1600 / OSFP-XD 光模組的超高密度 8-GPU 水冷機箱設計。提供 8 個 Ingress MPO-16 APC 連接器對映至 8 個 Egress MPO-16 APC 連接器。
總光纖芯數：128 芯 (Single-Mode G.657.A2)
Ingress / Egress 埠數：8 Ingress (MPO-16) × 8 Egress (MPO-16)
最大插入損耗 (IL)：≤ 0.35 dB (Elite 低損插芯)
支援光模組：800G OSFP DR8, 1.6T OSFP-XD / 2xDR8

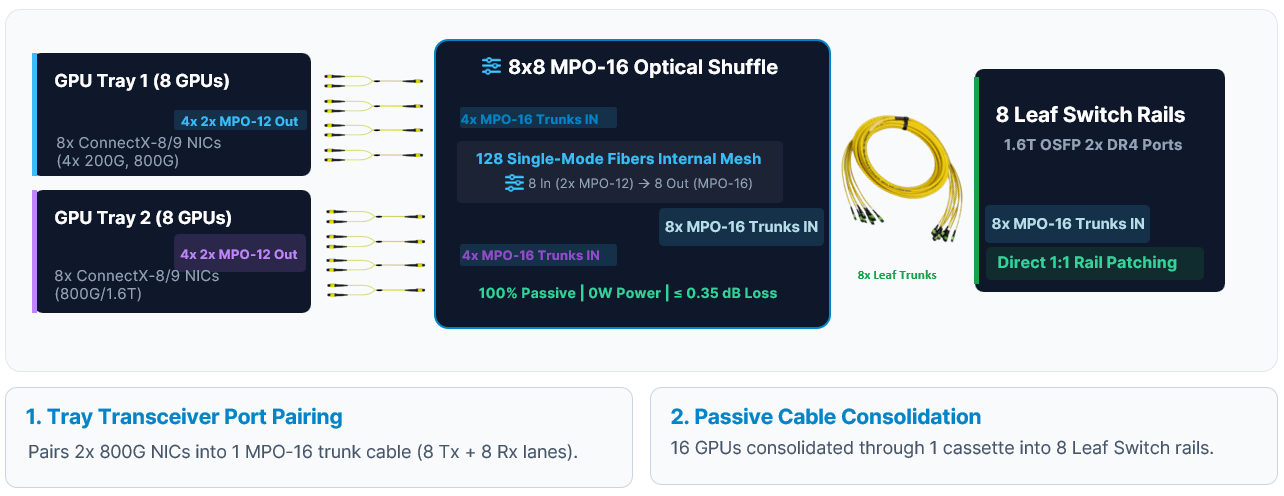

An Example of 8x8 MPO16 Optical Shuffle Block in GPU Tray
