乙太網受電模組 ( Power Over Ethernet PD module )

Silvertel 設計開發各種 PoE乙太網受電模組 (Power Device, PD)，產品皆在英國設計及生產，易於整合與使用是產品的標誌性特點，包括世界上最小尺寸最高功率之模組。其製造不同的尺寸大小、輸出功率以及輸出電壓，以適用於各式各樣的應用。Silvertel 的 PoE 模組僅需要最少的外部組件，並且都具有符合 IEEE802.3 af/at/bt 規範的內置Signature識別。

為了擴展產品應用的範圍，Silvertel 許多模組提供不同的輸出電壓選項且包含模組過熱防護；而所有模組都具有調整輸出電壓失調/過載/短路之保護技術以及符合IEEE要求的1500V電氣隔離屏障，同時模組可選用 SIL 單排針、DIL 雙排針以及 SMT 包裝。此外還提供完善的應用程式支持，包括評估板、快速電子郵件支援、應用筆記、原理圖與佈局檢查，以及 POE 領域豐富的專業知識。

這些 PoE 模組具有良好的成本效益且可應用於多領域，像是 VoIP  ( Voice over Internet Protocol ) 電話 (IP Phone)，網絡攝影機 (IP Camera)，無線路由器 (Wireless Router), 門禁系統, 銷售時點情報系統(Point of Sales, POS), 數位看板(Digital Sinage), …等方面。


IEEE802.3af POE PD up to 13W

Ag9900 Series    世界上最小POE 802.3af 12W PD 模組解決方案

Ag9900 系列是全球尺寸最小的 PoE 模組解決方案，此系列模組設計精巧，利用鍍金端子（gold terminal blocks）與主板（PCB）連接，只需外接兩個二極體橋和一個電解電容，即可為產品實現 PoE 功能。 Ag9900 系列完全符合 IEEE802.3af PoE 標準，在佔用極少 PCB 空間的同時，提供 PoE 偵測（Signature）、分級（Classification）、1500V電氣隔離以及 3.3V、5V、12V 或 24V 直流-直流（DC-DC）轉換功能。非常適合 IP 電話、壁掛式設備、IP 攝影機、偵測器及感測器等空間受限的 PoE 應用場景，也是各類新型物聯網（IoT）和智慧自動化設備的理想選擇。

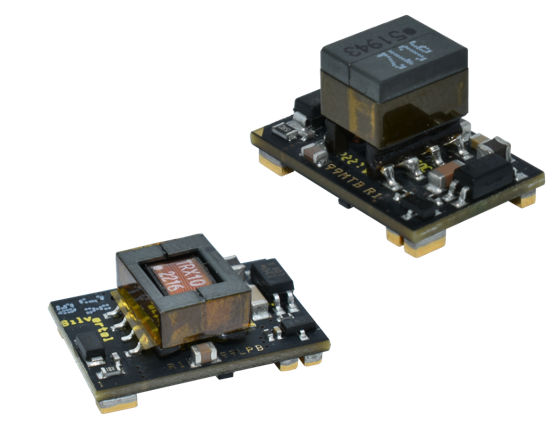

     Ag9900-LPB / Ag9900-MTB		 產品功能：
  • 符合IEEE802.3af/at/bt PD 標準
  • 比任何其他 PoE 解決方案小 40%體積
  • 內建過載/短路/過熱保護
  • 1500V Isolation (Input to Output)
  • 3.3V/5V/12V/24V 輸出選項
  • 工規操作溫度 -40℃ ~ +85℃
  • Ag9900-MTB 21(L) x 14(W) x 13(H) mm
  • Ag9900-LPB  21(L) x 14(W) x 8(H) mm
  • SMT 封裝，支援Tape and Reel包裝及 Tray盤包裝

產品型號：
 型號  輸出電壓  輸出功率 (MAX)
 Ag9924-MTB  24 VDC  12 W
 Ag9912-MTB  12 VDC  12 W
 Ag9905-MTB  5 VDC  9 W
 Ag9903-MTB  3.3 VDC  6 W
 Ag9912-LPB  12 VDC  10 W
 Ag9905-LPB  5 VDC  7 W
 Ag9903-LPB  3.3 VDC  4.9 W


Ag97000 Series   全功能IEEE802.3af 12W PD 模組

Ag97000 系列是一款最新改進的、成本優化且功能齊全的 IEEE802.3af 單列直插式 (SIL) PoE PD 模組解決方案，在引腳佈局上與前幾代產品（Ag9700、Ag9600 和 Ag9400 系列）完全相容。
此系列模組預先配置為 Type 1 Class 0 設備，向 PSE（供電設備）申請 15.4W 功率，並提供 5V、12V 或 24V 的輸出電壓。模組支援透過外接電阻進行功率等級（Class）編程，從而申請 Class 1、Class 2 或 Class 3 級別的功率。其內建 DC/DC 轉換器效率高達 89%，支援寬輸入電壓範圍，並提供低漣波、低雜訊的輸出；同時具備輸出過載、輸出短路及過溫保護功能，並提供 1500Vdc（輸入至輸出）的隔離保護。此外，Ag97000-FL 採用單面設計，重量減輕了 40% 以上，有助於降低運輸成本。

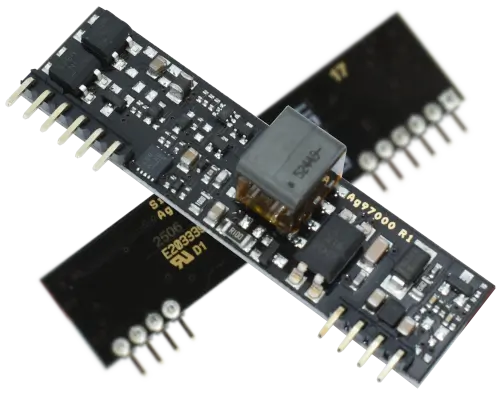

      Ag97000-FL / Ag97000-S		 產品功能：
  • 符合IEEE802.3af/at/bt PD 標準
  • 重量減輕了 40% 以上
  • 內建過載/短路/過熱保護
  • 1500V Isolation (Input to Output)
  • 5V/12V/24V 輸出選項
  • 工規操作溫度 -40℃ ~ +85℃
  • Ag97000-FL 56(L) x 14(W) x 13(H) mm
  • Ag97000-S   56(L) x 14(W) x 13(H) mm
  • -FL 內建橋式整流器，-S 不含橋式整流器
  • -S版模組腳位與Ag53000/Ag5400相容，可colayout設計

產品型號：
 型號  輸出電壓  輸出功率 (MAX)
 Ag97024-FL  24 VDC  12 W
 Ag97012-FL  12 VDC  12 W
 Ag97005-FL  5 VDC  9 W
 Ag97024-S  24 VDC  12 W
 Ag97012-S  12 VDC  12 W
 Ag97005-S  5 VDC  9 W


Ag9700 seires 12W / Ag9205S 13W

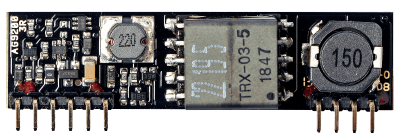

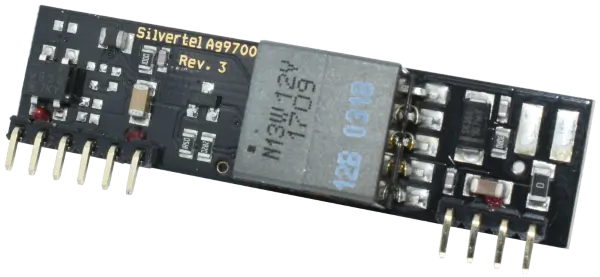

       Ag9700 Series                               Ag9205S

Ag9700 Series 型號定義
-S      不含橋式整流器
-2BR 內建橋式整流器
-FL    內建橋式整流器，工規版本
除3.3 VDC以外的版本皆被Ag97000 Series取代.

產品型號：
 型號  輸出電壓  輸出功率 (MAX)
 Ag9724-FL  24 VDC  12 W
 Ag9712-FL  12 VDC  12 W
 Ag9705-FL  5 VDC  9 W
 Ag9703-FL  3.3 VDC  6 W
 Ag9712-2BR  12 VDC  12 W
 Ag9705-2BR  5 VDC  9 W
 Ag9703-2BR  3.3 VDC  6 W
 Ag9712-S  12 VDC  12 W
 Ag9705-S  5 VDC  9 W
 Ag9703-S  3.3 VDC  6 W

產品型號：
 型號  輸出電壓  輸出功率 (MAX)
 Ag9205S  5 VDC  13 W

IEEE802.3at POE+ PD up to 30W

Ag5700-LPB Series  世界上最小POE 30W 802.3at PD 解決方案


Ag5700-LPB針對極小體積的產品及需求功率高達30W的乙太網路設備開發人員需求，提供了低成本的IEEE802.3at解決方案。例如IP攝像機、PTZ攝像機、無線AP、門禁系統、廣告數位看板、IP電話、邊緣運算及網通類工規產品…等等的IOT設備產品製造商。-40° ~+85°的操作溫度，使得Ag5700-LPB幾乎可以符合市面上所有產品規格需求，。

Ag5700-LPB是Class 4 PD模組，通過向IEEE802.3at PSE顯示正確的脈衝，使其可提供高達30W的功率。Ag5700-LPB包括一個效率高達88%的1500V Isolation DC-DC Converter，可產生最高30W輸出，也可透過設計微調輸出電壓。Ag5700-LPB利用鍍金端子（gold terminal blocks）與主板（PCB）連接，​僅需要極少數的低成本的外部組件，便能幫助客戶將PoE功能迅速導入產品，Ag5700-LPB易於使用且佔用的PCB面積最少僅7平方公分，體積僅有33×21.5x13mm，價格也極具競爭力。



                 Ag5700-LPB		 產品功能：
  • 符合 IEEE802.3bt、IEEE802.3at 與 IEEE802.3af 標準
  • 24W 持續輸出，峰值輸出功率高達 30W
  • 產品尺寸：33mm(L) x 22mm(W) x 13mm(H) - 7cm²
  • 89% 的 DC/DC 轉換效率
  • 12V 和 24V 輸出版本
  • 具備過載、短路及過熱保護功能
  • 低輸出漣波與雜訊
  • 工規操作溫度 -40℃ ~ +85℃
  • 1500Vdc 隔離（輸入至輸出）
  • SMT 封裝，支援Tape and Reel包裝及 Tray盤包裝
​
產品型號：
 型號  輸出電壓  輸出功率 (MAX)
 Ag5724-LPB  24 VDC  24W Continuous, 30W Peak
 Ag5712-LPB  12 VDC  24W Continuous, 30W Peak


Ag5400 Series  93.3% 高效率 30W IEEE802.3at PD 模組


Ag5400針對需求功率高達30W的乙太網路設備開發人員需求，提供了低成本、小體積的IEEE802.3at解決方案。例如5G 乙太網相關產品，IP攝像機，PTZ攝像機，無線AP，門禁系統，廣告數位看板以，IP電話及網通類工規產品…等等的IOT設備產品製造商。-40° ~+85°的操作溫度，使得Ag5400幾乎可以符合市面上所有產品規格需求， 93.3%的高轉換效率，將“浪費”的功率降低50％，使產品在運作中仍能夠cool-to-touch。

Ag5400是Class 4 PD模組，通過向IEEE802.3at PSE顯示正確的脈衝，使其可提供高達30W的功率。Ag5400包括一個效率高達93.3%的DC-DC變壓器，Ag5400僅需要極少數的低成本的外部組件，便能幫助客戶將PoE功能迅速導入產品，Ag5400易於使用且佔用的PCB空間小，價格也極具競爭力。

​


                   Ag5400		 產品功能：
  • 符合 IEEE802.3bt、IEEE802.3at 與 IEEE802.3af 標準
  • 30W  持續輸出
  • 高達93.3% 的 DC/DC 轉換效率
  • 5V，12V 和 24V 輸出版本
  • 具備過載、短路及過熱保護功能
  • 低輸出漣波與雜訊
  • 工規操作溫度 -40℃ ~ +85℃
  • 1500Vdc 隔離（輸入至輸出）
  • 產品尺寸：57mm(L) x 18mm(W) x 14mm(H)
​
產品型號：
 型號  輸出電壓  輸出功率 (MAX)
 Ag5424  24 VDC  30W Continuous
 Ag5412  12 VDC  30W Continuous
 Ag5405  5 VDC  25.5W Continuous, 30W Peak
*輸出功率受到PSE端輸出最大功率限制


Ag53000 Series  最具成本效益的 30W IEEE802.3 at PD 模組

Ag53000 系列乙太網路供電 (PoE+) 受電設備 (PD) 模組專為從常規五類 (Cat5) 雙絞線乙太網路電纜取得電力而設計，符合 IEEE802.3 PoE 標準，並完全相容於 IEEE802.3at 和 IEEE802.3af 規範。
Ag53000 預先配置為 Type 2 Class 4 PD 設備，向供電設備 (PSE) 申請 30W 功率，輸出電壓為 12V 或 24V。其高效 DC/DC 轉換器效率超過 90%，支援寬輸入電壓範圍，並提供低漣波、低雜訊的輸出。此 DC/DC 轉換器還內建了輸出過載、輸出短路及過溫保護功能，並提供 1500Vdc（輸入至輸出）的隔離保護。
Ag53000 系列產品與廣受歡迎的 Ag5300 和 Ag5400 系列引腳相容且成本更低。



                  Ag53000		 產品功能：
  • 符合 IEEE802.3bt、IEEE802.3at 與 IEEE802.3af 標準
  • 24W 持續輸出，峰值輸出功率高達 30W
  • 高達90% 的 DC/DC 轉換效率
  • 12V 和 24V 輸出版本
  • 具備過載、短路及過熱保護功能
  • 低輸出漣波與雜訊
  • 工規操作溫度 -40℃ ~ +85℃
  • 1500Vdc 隔離（輸入至輸出）
  • 產品尺寸：57mm(L) x 18mm(W) x 14mm(H)
  • 模組腳位與Ag5300/Ag5400/Ag97000相容

產品型號：
 型號  輸出電壓  輸出功率 (MAX)
 Ag53024  24 VDC  24W Continuous, 30W Peak
 Ag53012  12 VDC  24W Continuous, 30W Peak


Ag5300 Series

     ( Ag5300可被Ag53000取代，請聯絡我們獲取更多訊息 )

產品型號：
 型號  輸出電壓  輸出功率 (MAX)
 Ag5324  24 VDC  24W Continuous, 30W Peak
 Ag5300  12 VDC  24W Continuous, 30W Peak


IEEE802.3bt PoE++ PD up to 89W


Ag59800-LPB Series  世界上最小 95%高效率 89W IEEE802.3bt PD 模組
Ag59800-ULP Series  世界上最薄 95%高效率 89W IEEE802.3bt PD 模組

Ag59800 Series 是一款符合 IEEE802.3bt 標準的高功率受電設備（PD）模組，效率高達 95%、為要求嚴苛的設備和應用提供高品質的電源是、高功率、空間受限型應用的理想選擇。非常適合門禁系統、單板電腦（SBC）、NUC 和迷你 PC、監控系統以及涉及人工智慧（AI）和高功耗圖形處理的嵌入式應用。此外，它也適用於整合到視聽（AV）系統、顯示器、數位廣告看板和智慧顯示設備中。

Ag59800 Series 具備 PoE PD 所需的辨識、分級、隔離及 DC-DC 轉換功能。用戶還可透過外部電阻調節輸出電壓。鍍金端子塊設計有助於熱傳導至主機板，這對任何電源設計都至關重要。「易於整合」與「使用簡單」是 Silvertel 產品的代名詞，模組在 -40°C 至 +85°C 的工業級溫度範圍內持續提供 89W 的可用功率，並整合了過壓、過流及過熱保護功能，僅需極少量的低成本外部元件即可運作，從而提供穩健可靠的 PoE 解決方案。

​Ag59800-LPB 採用表面貼裝（SMT）設計，利用鍍金端子（gold terminal blocks）與主板（PCB）連接。體積僅 15cm²
Ag59800-ULP 採用表面貼裝（SMT）設計，也可以TH（Throught Hole）方式與主板（PCB）連接。高度僅 11mm(H)




               Ag59800-ULP


               Ag59800-LPB
 		 產品功能：
  • ​​支援高達 89W 輸出應用的 IEEE 802.3bt Class 8 PD (PoE++)
  • 效率高達 95% 的 100W DC/DC 轉換器
  • 12V 和 24V 輸出版本
  • 低輸出漣波與雜訊
  • 具備過載、短路及過熱保護功能
  • 所需外部元件極少
  • 工規操作溫度 -40℃ ~ +85℃
  • 1500Vdc 隔離（輸入至輸出）
  • Ag59800-ULP 尺寸 70mm(L) x 35mm(W) x 11mm(H)
  • Ag59800-LPB 尺寸 51mm(L) x 30mm(W) x 15mm(H)
  • 靈活的安裝方式－支援 SMT 和 TH（通孔插裝）
  • SMT 封裝​

產品型號：
 型號  輸出電壓  輸出功率 (MAX)
 Ag59824-ULP  24 VDC  89 W
 Ag59812-ULP  12 VDC  89 W
 Ag59824-LPB  24 VDC  89 W
 Ag59812-LPB  12 VDC  89 W
*輸出功率受到PSE端輸出最大功率限制


Ag59600-LPB Series  世界上最小 94%高效率 60W IEEE802.3bt PD 模組
​
Ag59600-LPB 系列是 Silvertel 開發的、全球領先地位的創新乙太網路供電（PoE++）模組。該系列包含 Ag59612-LPB（12V 輸出）和 Ag59624-LPB（24V 輸出）兩種型號，屬於 Class 6 (51W) 級乙太網路供電受電設備（PD）模組，能夠透過乙太網路連接為終端設備提供高達 60W 的峰值功率和 51W 的持續功率。
這些高效的 PoE 模組採用 SMD 封裝，尺寸僅為 40mm x 25mm x 16mm。
Ag59600-LPB 具備 94% 的運作效率，不僅實現了優異的熱管理，還能為物聯網（IoT）、工業物聯網（IIoT）、智慧設備及其他連網設備提供更充沛的電力。
這些創新 PoE 模組有助於縮短產品的上市時間；當應用場景所需的功率高於 PoE+ 標準，但又無需達到 PoE++ 所能提供的最大功率（100W）時，它們尤其適用。



              Ag59600-LPB		 產品功能：
  • 最高 60W 輸出，51W 持續輸出
  • 符合 IEEE 802.3bt Class 6 標準
  • DC/DC 轉換器效率高達 94%
  • 提供 12V 和 24V 版本
  • 小巧 SMT 封裝，尺寸僅 40(L) x 25(W) x 16(H)mm
  • 具備過載、短路及過熱保護功能
  • 工規操作溫度 -40℃ ~ +85℃
  • 所需外圍元件極少
  • 輸出漣波與雜訊低
  • 符合 IEEE 802.3bt、IEEE 802.3at 與 IEEE 802.3af 標準
  • 1500Vdc 隔離（輸入至輸出）

產品型號：
 型號  輸出電壓  輸出功率 (MAX)
 Ag59624-LPB  24 VDC  51W Continuous, 60W Peak
 Ag59612-LPB  12 VDC  51W Continuous, 60W Peak


Ag59FE IEEE802.3bt PoE PD 控制模組


Ag59FE 是一款PoE 受電裝置(PD) 控制模組，符合IEEE 802.3 PoE bt 標準，並向下兼容IEEE 802.3af及802.3at標準。Ag59FE 可配置為Type 1~4、Class 0~8 的PD 設備，最高向供電設備(PSE) 請求90W 輸出(95WPeakPower)。當Ag59FE 完成與PSE端電源協商(Negotiation) 後，會將供電電壓導向輸出端並發出「Power Good」訊號，有效防止因電壓不穩引發的啟動失敗。Ag59FE 適用於PoE菊花鏈應用( Power Daisy Chaining ) / PoE 智慧照明( PoE Lighting ) / PoE 延伸器( PoE Extender )/ PoE轉換器( PoE Media Converter )及透過網路線供電的應用。





                   Ag59-FE		 產品功能：
  • 可設定功率等級（Class 0 至 Class 8）
  • 符合 IEEE 802.bt、IEEE 802.3at 與 IEEE 802.3af 標準
  • 具備Power Good輸出訊號
  • 支援Line Power Pass-through輸出
  • 具備停用PoE功能
  • 支援低功耗應用 Maintain Power Signature
  • 工業級溫度範圍 -40°C 至 +85°C
  • 所需外圍元件極少
  • 靈活的封裝形式：單列直插（SIL）或表面貼裝（SMT），
    尺寸 35mm（長）x 14mm（高）

產品型號：
 型號  輸出電壓  輸出功率 (MAX)
 Ag59FE  41-57 VDC  Depends on PSE or PD configure


Ag5810 60W / Ag5800 85W


                    Ag5810                                 Ag5800

產品型號：
 型號  輸出電壓  輸出功率 (MAX)
 Ag5810  12/24 VDC  60 W
 Ag5800  12/24 VDC  85 W
*輸出功率受到PSE端輸出最大功率限制



如需產品詳細資料或產品介紹請聯絡我們獲取更多訊息
